Tais atvejais, kai reikalingas tikslus ir patikimas padėties ar artumo aptikimas atšiauriomis ar{0}}apribotomis erdvės sąlygomis, cilindrinis nendrinis jungiklis yra tvirtas ir ekonomiškas{1}}sprendimas. Jo sandari, pasyvi magnetinio jutimo konstrukcija užtikrina pastovų veikimą nenaudojant išorinės energijos, todėl idealiai tinka mažai priežiūros reikalaujančioms sistemoms.
Prietaisas veikia per nendrinį jutiklį, uždarytą korpuso viduje. Veikiant magnetiniam laukui, nendrės arba užsidaro, arba atsidaro, sukurdamos elektrinį signalą. Dėl cilindrinės formos jungiklį galima lengvai įterpti į išgręžtas skyles, griovelius arba sumontuoti išorėje, todėl jį galima lanksčiai integruoti į įvairius mechaninius ar elektroninius mazgus.
Paprastai naudojamas apsaugos signalizacijos sistemose, skirtose durų ir langų padėties stebėjimui, pramoninės automatikos įrangai ir vartotojų prietaisams, padėties valdymo, saugos ir skaičiavimo funkcijai.
Palyginti su optiniais arba talpiniais jutikliais, jis yra atsparus šviesos trukdžiams, nenaudoja energijos jutimui ir palaiko patikimą veikimą aplinkoje, kurioje gali sugesti kitos technologijos. Jo paprasta konstrukcija taip pat užtikrina ilgą mechaninį tarnavimo laiką ir minimalią priežiūrą.
Pasirinkimo lentelė
|
Susisiekite su mumis dėl tinkamo jutiklio rekomendacijos ir pritaikyto sprendimo. |
|||||
|

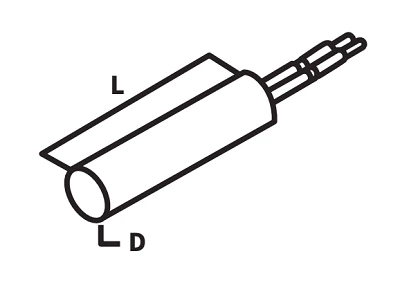

Matmenys |
|
A serija: φ5.6*30mm B serija: φ6*30mm D serija: φ6*25mm E serija: φ4*18mm F serija: φ4*19mm G serija: φ6.1*25.5mm |
|||
|
Darbinė temp |
0–80 laipsnių standartiniam gaminiui, galima pritaikyti aukštesnei arba žemesnei temperatūrai |
||||
|
Jungiklio tipas |
Įprastai atidarytas (NO) |
Paprastai uždarytas (NC) |
Keisti | ||
|
(Grandinė) |
|
|
 |
||
|
Elektroninis parametras |
Jungiklio tipas |
NE/NC |
Keisti |
||
|
Galios įvertinimas |
10W/50W |
3VA/5W |
|||
|
Perjungimo įtampa |
100VDC/200VDC/350VDC |
30VDC/175V |
|||
|
Perjungimo srovė |
0.5A/1A/1. 5A/0.7A |
0.2A/0.5A |
|||
|
Sertifikavimas |
Medžiagos, turinčios ROHS, REACH SVHC, UL sertifikatą. |
||||
Įmonės pristatymas
Tvarkymo ir montavimo įspėjimai
- Netraukite švino laidų. Traukiant gali sulūžti vidinis nendrinis jungiklis. Prieš prijungdami laidus, visada pritvirtinkite jutiklio korpusą.
- Venkite išorinio mechaninio įtempimo. Paspaudus arba lenkiant korpusą išorine jėga, sandariklis gali įtrūkti ir deformuotis vidinis stiklinis nendrinis vamzdis.
- Užfiksavę cilindrinį artumo jutiklį, nenaudokite korpuso jėgos į šoną, kad išvengtumėte nuolatinio nesutapimo.
- Venkite numesti jutiklį. Stiklo nendrė viduje yra trapi ir jautri smūgiams. Būtinai izoliuokite nukritusį jutiklį 1 savaitei, jei jutikliai nukrito iš 30 cm aukščio, ir prieš naudodami patikrinkite jo funkciją.
DUK
K: Koks yra magnetinio artumo jungiklio veikimo principas?
A: Magnetinio artumo jungiklis naudoja vidinį nendrinį jungiklį, kuris įjungiamas išorinio magnetinio lauko. Kai magnetas artėja prie jutimo diapazono, nendrės užsidaro (arba atsidaro), užbaigdamos grandinę. Skirtingai nuo indukcinių ar talpinių jutiklių, jis reaguoja tik į magnetinius laukus ir jo neveikia dulkės, alyva ar vanduo.
K: Ar galiu užsisakyti jungiklį kartu su atitinkamu magnetu?
A: Taip. Jei dalijatės savo įrengimo erdve, judėjimo keliu ir reikiamu jutimo atstumu, galime pasiūlyti visą jungiklio-ir magneto sprendimą.
K: Aš jau turiu magnetą. Kaip sužinoti, ar jis veiks su jūsų jungikliu?
A: Pateikite mums savo magneto pavyzdį, santykinę padėtį tarp jungiklio ir magneto ir įjungimo reikalavimus. Mūsų inžinieriai gali sukurti pritaikytą jungiklį, kuris atitiktų jūsų esamą magnetą.
Kl .: Ar turite standartinių modelių?
A: Taip. Be individualaus dizaino, mes taip pat siūlome standartinius nendrinių jungiklių modelius, kuriuos galite įsigyti tiesiogiai įvertinti. Norėdami gauti daugiau informacijos, susisiekite su mumis.
K: Ar siūlote jungiklius su didesne apkrova?
A. Mūsų nendriniai jungikliai pirmiausia skirti mažos{0}}galios signalo išvesties (paprastai iki 10 W). Kai kurie didesni modeliai gali atlaikyti 50–100 W. Didesnėms apkrovoms rekomenduojame naudoti jungiklį kartu su rele arba valdikliu.
K: Kokiose programose dažniausiai naudojami magnetiniai artumo jungikliai?
A: Pramoninė įranga - riboja pavarų, konvejerių ar robotų rankų aptikimą.
Namų automatika - atidarytų durų / langų aptikimas išmaniuosiuose namuose, padėties aptikimas kavos aparate, orkaitėje, skalbimo mašinoje ir vandens balionėlyje.
Medicinos ir laboratorinės įrangos - bekontaktinis aptikimas- kontroliuojamoje aplinkoje.
